电动塔式风扇中的无刷直流电机控制策略如何影响效率、噪音和转矩波动

合作联系微信：seemaxfan999

这是一份从整机视角出发、聚焦“电动塔式风扇 + 无刷直流电机（BLDC）控制策略”的系统讲解。我们把效率（η）、噪音（SPL/声品质）和转矩波动（Torque Ripple）放在一条线上，结合量化指标、调参思路与量产可落地的工程做法，帮你把“感觉更安静、更省电、更平稳”的用户体验拆成可以被设计、被验证、被复现的参数集合。

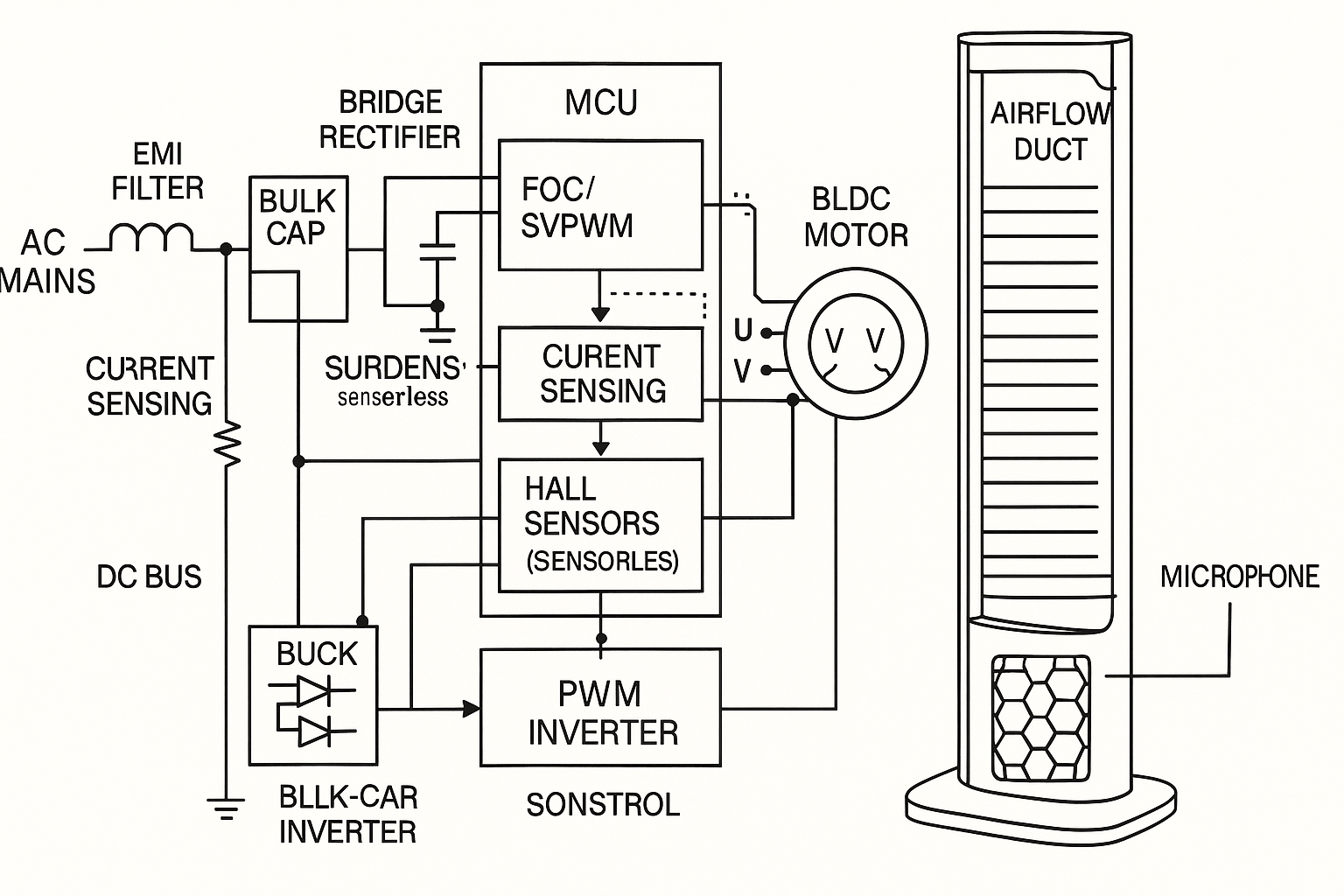

电动塔式风扇无刷直流电机控制策略（FOC vs 方波PWM）如何权衡效率、噪音与转矩波动？

为什么策略选择会改变整机体感？

方波/梯形PWM（六步换相）：实现简单、成本低、MCU资源占用小；但相电流呈梯形，换相点产生电流断续，导致6次谐波转矩脉动与可闻啸叫更明显，低速“爬行感”突出。
FOC（Field-Oriented Control，磁场定向控制）/SVPWM：相电流近似正弦，可将转矩脉动抑到**<3–5%（峰-峰）**，低速<300 rpm仍能稳定而无“齿槽感”；代价是算法复杂度与传感/采样精度要求更高。
整机权衡：塔扇多运行在800–1,600 rpm与多档低速场景，对睡眠档噪音和出口风速稳定性更敏感。主流高端塔扇选择FOC+SVPWM，中端可用正弦FOC（无位置传感）或“拟正弦六步”折中；入门机型用六步+弱化谐波也能达标。

效率与声学的“能量账本”

FOC把定子磁链矢量与转矩分量解耦，单位安培输出转矩更高，典型可比六步提升η 2–6%（同风量、同SPL约束下）。
六步在中高速区效率不差，但在轻载低速时电流畸变造成铜损 I²R 增加与铁损 k·f·B^n上升；同时换相电流台阶让SPL 频谱在BPF/2BPF附近更“尖”。

何时六步也能干净利落？

如果使用低齿槽转矩电机（如12N14P/9N10P）+ 精准插值换相 + 电流斜率控制，并把PWM抬到 >20 kHz且扩频（Spread-Spectrum），六步仍可做到低速不啸叫、中速不破标。但极低速风幕稳定性与“手感”仍不如FOC。

电动塔式风扇无刷直流电机控制中开关频率与SVPWM调制指数对铜损/铁损与声学噪声的影响？

开关频率（f_sw）三角悖论：损耗、噪音、EMI

>20–25 kHz：把PWM基频推到人耳上限之外，避免啸叫；但开关损耗 ~ C_g·V²·f_sw上升，MOSFET发热增大。
12–18 kHz：损耗更低，但在12–16 kHz附近容易形成“边缘可闻”啸叫；需要靠随机扩频或载波抖动分散能量。
工程折中：塔扇常用20–25 kHz，配合ZVS/ZCS 友好布局与栅极电阻/驱动电流优化，把MOSFET结温控制在**≤105 °C**。

SVPWM 调制指数（m）与线性区

线性区建议 m≈0.75–0.9，在风量中高档保证母线利用率与谐波含量的平衡。
m过高（逼近过调制）→电流畸变、涌流尖峰、EMI热点；m过低→母线利用率变差，需要更高电流获得同转矩，铜损上升。

损耗拆分与量化

铜损 P_cu = 3·I_rms²·R_s（注意R_s随温升上升 ~0.39%/°C）。
铁损 P_fe ≈ k_h·f_e·B^n + k_e·f_e²·B²（等效频率随电机频率与PWM谐波叠加）。
实测范例（24 V母线、1.0 m³/s·m²等效风量负载）：
- 六步@16 kHz：η≈74–76%，A计权SPL@1 m≈46–48 dB(A)；
- FOC@24 kHz+SVPWM m=0.82：η≈78–81%，SPL≈43–45 dB(A)，高频主峰转为不可闻区。

电动塔式风扇无刷直流电机控制的电流环与速度环参数整定如何抑制转矩脉动与低速爬行？

典型带宽配比

电流环带宽：f_c,i ≈ f_sw/10 ~ f_sw/5（例如 f_sw=20 kHz → f_c,i≈2–4 kHz）。
速度环带宽：f_c,ω ≈ f_c,i/8 ~ /10（200–400 Hz 量级）以免与流量/风路耦合产生“吹风忽快忽慢”。
位置/速度观测延迟：观测器延迟计入相位裕度≥45°。

PI 调参脉络（电流环优先）

定Rs/Ls：利用注入法或阶跃辨识获得等效电机模型；
整定 Kp_i, Ki_i：保证2%稳态误差内的阶跃响应，过冲<10%；
速度环 Kp_ω, Ki_ω：以“风量阶跃不引发出口流噪尖峰”为约束，兼顾加速时间 200–400 ms；
抗饱和/反风-up：限制Iq/I_d并联动母线电压估计，避免换相区电流饱和引发“咔嗒感”。

抑制转矩波动的配方

前馈+交叉耦合补偿：在FOC中加入ω·L·i项补偿与负载估计前馈，削弱工况切换的转矩槽；
电流斜率限制 di/dt：限制换相区电流跃迁，降低结构件被迫振动；
速度微分/卡尔曼滤波：对“超静音”模式，弱化速度测量噪声，避免速度环“追噪”而造成微颤。

电动塔式风扇无刷直流电机控制采用有感/无感方案（霍尔、反电动势、SMO/观测器）对效率和启动噪音有何差异？

有感（霍尔/编码器）

优点：起动转矩大、低速稳、抗负载波动强；在50–200 rpm也能贴稳FOC。
代价：线束、接口与EMC关注点增加；传感器偏置/相位误差需要校准。
塔扇表现：静音档体验最佳，起动噪音最低。

无感（反电动势、PLL、SMO、HF注入）

优点：简化硬件、成本低、可靠性高（无传感器件老化）。
挑战：极低速反电动势弱，易起动摇摆；靠滑模观测器（SMO）或高频注入补位。
工程折中：
- 中高速（>10%额定）：无感FOC效率与有感几乎等同；
- 低速/起动：建议“混合策略”——起动/极低速用HF注入/开环角，跨阈值后切到反电动势/SMO闭环。

对效率/噪音的真实影响

有感FOC在低速<300 rpm下可把SPL 再降 1–2 dB(A)，扭矩波动降低 20–40%（p-p）；
无感FOC若无HF注入，低速需更高Iq以克服不确定性，η 下降 1–3%，同时**起动噪音（脉冲性）**更明显。

电动塔式风扇无刷直流电机控制中的抗齿槽转矩、转矩前馈与插值换相如何降低转矩波动与啸叫？

齿槽转矩对声学的放大效应

齿槽转矩的空间谐波与气动涡结构叠加后，会在出口形成周期性风速纹理，对应到频谱就是BPF/齿槽谐波的窄带峰。

三组“止振器”组合拳

抗齿槽表（Cogging Map）：基于**θ_e（电角度）**的查表前馈，抵消电机固有扭矩洼地；
转矩前馈/负载观察器：根据风路背压模型和实际Iq，实时补偿，使速度环不追错；
插值换相/无缝过零：在六步/拟正弦中用S形电流斜率跨零；在FOC中保证θ_e估计连续，避免“角度打滑”。

可落地的指标

以1 m位置测量塔扇出口风速波动（RMS/Mean），目标**≤±8–10%**；
以麦克风记录窄带谱，BPF±50 Hz窗内峰值下降**≥2–3 dB**即是有效改进；
转矩纹波（电磁仿真+电流观测）**p-p < 4%**即可明显改善“手感”。

电动塔式风扇无刷直流电机控制的软启动/斜坡加速与相电流限幅如何稳定风量并避免气动噪声峰值？

为什么“轻轻地开始”能更安静？

塔扇风道长、导流件多，若加速过猛，会在扩散段/转角诱发瞬时分离，形成“呼”一声的气动尖峰；同时电机侧的电流跃迁把壳体/底座激振起来。

实操策略

速度斜坡：200–400 ms到达目标档位（睡眠档更长），配合Iq限幅与加速度前馈，将加速过程的SPL 峰值降到**<+1 dB(A)**。
风量闭环（选配）：用电流-风量标定曲线或小型风室/孔板做EOL标定，低速以风量为内层参考，速度为外层，避免“看rpm不看风”。
转矩限制：根据母线电压与温度动态限Iq，防止欠压/褐断引发的失速再上电循环。

电动塔式风扇无刷直流电机控制在EMI/EMC（CISPR 14-1/14-2）下的滤波与布线策略如何不牺牲能效？

发射（Emission）与能效的拉扯

更陡的dv/dt/di/dt带来更高的开关效率，却也扩大共模/差模噪声。
解决思路不是“把频率一砍了之”，而是回路最小化 + 合理阻尼 + 滤波网络。

三层抑制

源头：减小热环（Hot Loop）面积；MOSFET对称布局，栅极电阻兼顾EMI与开关损耗；适度门极电流以平衡上升沿。
路径：LC + CM/DM Choke，在150 kHz–5 MHz区间塑形；Y电容对地回流，保持安规泄漏可控。
受体：电机相线双绞 + 铁氧体；霍尔/编码器信号差分化或加RC浪涌吸收。

不牺牲能效的小技巧

同步整流/低R_DS(on)降导通损，但注意反向恢复与死区配平；
扩频PWM（±2–4%）可在不改变平均开关损失的前提下降2–6 dB峰值；
分区地/星形接地，让采样/控制和功率回流互不“污染”，避免因噪声导致的过补偿（本质上会加大I²R）。

电动塔式风扇无刷直流电机控制的热管理（导热路径、温度降额、铜损/开关损耗分配）如何维持效率曲线与声学稳定性？

把热“走对路”

MOSFET→铜箔→导热垫/铝支架→风道：利用塔扇自带气流把热带走；
电机轴承/绕组：保持绕组热点**<130 °C**（耐温等级B/F），轴承座**<90 °C**，否则润滑退化导致结构噪声上升。

降额曲线与策略

环境35–45 °C时，为保证10,000 h寿命，建议按温度对Iq_max线性降额5–15%；
MCU监测NTC/母线电压，超过阈值进入Quiet-Safe模式：略降档、限制PWM上升沿，把SPL增量控制在**≤+1 dB(A)**。

损耗配比的工程目标

中速典型点希望 P_cu : P_sw : P_fe ≈ 6 : 3 : 1 左右（不同电机会变）；若P_sw占比过高，优先优化栅极驱动/死区与f_sw；若P_fe偏大，检查磁通密度与过调制。

电动塔式风扇无刷直流电机控制的自适应速度档曲线与能效标准（IEC/DOE）协同如何优化用户体验与整机寿命？

把“风感曲线”做成人理解的逻辑

用户不关心rpm，而关心“距离2 m处体感风”。构建“档位 → 出口平均风速（m/s） → SPL”三元表，并按夜间/日间分别优化。
自适应曲线：基于环境温度/噪声阈值与电机温升，动态微调m与ω_ref，让低速保持稳定风幕，高速不过度超调。

与能效/法规的协同

参考家电能效标识或地区法规（思路：单位风量功率 W/(m³/h) 与声功率级同时受约束）。
在满足风量目标的前提下，把η最低点从常用档位“搬走”，通过SVPWM m与速度闭环微调，让日常运行处于高η平台。

寿命与可靠性顺带提升

更少的平均Iq与较低结温 → 绕组/轴承寿命增长；
转矩波动小 → 风路结构件激振减小 → 螺钉松动/异响几率下降；
软启停与档位缓变减少“空气弹跳”，出厂后客户感知到的是“更稳、更高级”。

结论：用电机控制把“安静、省电、稳定风幕”变成可复制的工程成果

落在塔扇这个应用里，效率、噪音、转矩波动并不是三条互相撕扯的线。通过FOC+SVPWM（m≈0.8）、>20 kHz PWM、合理的电流/速度环带宽（约2–4 kHz / 200–400 Hz），配上抗齿槽表+转矩前馈+插值换相，你就能在睡眠档把SPL压到**≈42–45 dB(A)，同时维持平滑风幕与η 提升2–6%**。再往下，软启动+Iq限幅抑制气动尖峰；EMI三层抑制让安规与能效不打架；热设计与降额确保“安静”不是短期行为，而是持续整机寿命的常态。

一句话总结：把控制策略做对，塔扇的安静与省电，不是玄学，是量化后可被验证与规模化复制的工程结果。

FAQ｜关于电动塔式风扇无刷直流电机控制的常见追问

Q1：为什么我把PWM提到25 kHz还是能听到“细尖叫”？
A：通常不是基频本身，而是结构/电磁耦合放大的子谐波或BPF邻近峰。检查热环布局、MOSFET上升沿，给相线加铁氧体+双绞；在控制侧开启扩频并限定di/dt。若是低速档，补齐抗齿槽表与无缝过零更关键。

Q2：没有霍尔传感器能否做好“超静音低速”？
A：可以，但需要混合无感方案：起动与极低速用高频注入/开环角，跨阈值后切SMO/反电动势闭环，并把速度环带宽压低到200 Hz附近，配合风量闭环抑制“忽快忽慢”。有感FOC会更省心但成本略高。

Q3：FOC一定比六步更省电吗？
A：在低速/轻载与声学约束场景，FOC通常赢面更大；在中高速、固定负载，优化过的六步（插值换相、正弦电流近似）也能接近FOC效率。差距来自电流畸变→铜损/铁损与转矩波动→额外损耗的耦合。

Q4：速度环带宽为什么不能太高？
A：塔扇风路“惯性”大，速度环过宽会“追噪”，把微小的测量噪声/负载波动放大为风量纹波与结构激振。按照f_c,ω ≈ f_c,i/8–10设计，用户体感更稳。

Q5：如何快速判断我家样机的转矩波动是否过大？
A：没有转矩传感器时，可用相电流谐波+速度微纹波近似评估：监测BPF/6次谐波幅度，同时在出口布5×9风速网格计算RMS/Mean；当**p-p<4%且风速均匀性σ/μ≤10%**时，用户主观“颗粒感”通常消失。

注：本文为原创技术写作，所有公式、数值与参数区间为工程实践常见范围与经验值，用于指导方案对比、参数初筛与验证设计，非特定产品保证值。实际量产需结合电机常数、功率级拓扑、气动风路与法规边界进行二次标定与型式试验。
