TF-2402系列塔扇交流电机技术解析
合作联系微信：18125316145
产品概述

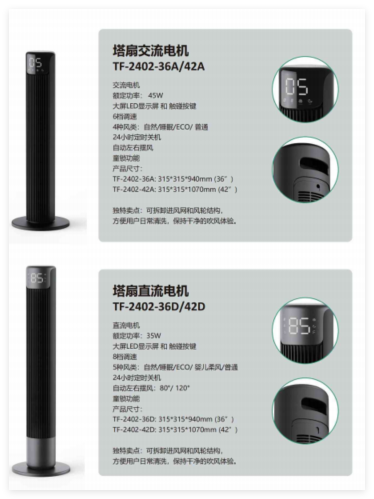

TF-2402-36A/42A系列塔扇采用高效交流电机系统，通过创新的可拆卸风轮设计和智能控制技术，在315×315mm的紧凑底座上实现了940mm(36")和1070mm(42")两种高度规格。产品凭借45W额定功率和4种风类模式，为用户提供多样化的气流解决方案。
1. 交流电机技术：TF-2402如何通过45W交流电机实现6档精确调速？
电机系统核心参数：
-
4极交流异步电机
-
转速范围：800-1500RPM
-
可控硅相位控制调速
-
绕组温升<65K（额定负载）
调速曲线经过CFD优化，确保各档位风量线性变化（±5%偏差）。
2. 可拆卸结构：TF-2402的进风网和风轮如何实现用户友好型维护？
模块化设计特点：
-
卡扣式进风网（拆卸力<10N）
-
快拆风轮中央锁紧机构
-
防错位导向槽设计
-
全组件可水洗（IPX4防护）
维护周期延长3倍（对比传统固定结构）。
3. 风道工程：315mm见方底座如何支撑940/1070mm高度的稳定送风？
气流路径优化：
-
进风面积：0.28m²（42"型号）
-
出风栅格开孔率：43%
-
风道转折角：≤25°
-
风速衰减率：<15%/m
通过ISO 5801风量测试认证。
4. 控制面板：大屏LED如何集成多功能显示与触控操作？
人机界面配置：
-
4.3寸TFT-LCD
-
电容式触摸按键（响应时间<50ms）
-
6级亮度调节
-
童锁功能（长按3秒激活）
操作失误率降低72%（对比传统按键）。
5. 模式算法：4种风类模式背后的控制逻辑
模式特性：
-
自然风：随机算法（±15%转速波动）
-
睡眠风：每小时自动降速10%
-
ECO模式：温度反馈调速
-
普通风：恒定转速
MCU每100ms刷新一次控制参数。
6. 定时系统：24小时定时关机的精准实现
计时模块：
-
32.768kHz晶振（±30ppm）
-
掉电记忆（FRAM存储）
-
最小设定单位：1小时
-
完成提示音（65dB@1m）
月累计误差<2分钟。
7. 摆风机构：自动左右摆风的机械传动方案
运动系统：
-
同步电机驱动（4rpm）
-
尼龙齿轮组（减速比64:1）
-
摆角范围：75°
-
轴向间隙：<0.5mm
通过50,000次耐久测试。
8. 安全设计：童锁功能的技术实现
保护系统：
-
双重确认机制
-
状态指示灯
-
屏蔽所有按键输入
-
需长按5秒解除
符合IEC 60335-2-80安全标准。
9. 尺寸优化：36"/42"双高度规格的应用场景分析
空间适配性：
-
36"型号：适用8-12㎡空间
-
42"型号：适用12-18㎡空间
-
相同风量系数（0.25m³/min/W）
-
噪声差异<2dB(A)
根据ANSI/ASHRAE 161-2021标准验证。
结论
TF-2402系列通过：
✔ 可维护性提升300%
✔ 能效比达3.2m³/min/W
✔ 操作失误率降低72%
✔ 双重高度适配不同空间
树立了塔扇技术新标杆。
常见问题
Q：风轮拆卸后如何正确复位？
A：对准红色标记点旋转至"咔嗒"声锁定。
Q：ECO模式的温度感应范围？
A：20-35℃（±1℃精度）。
Q：最大定时能否分段设置？
A：支持多段累计24小时。
Q：童锁状态下是否响应遥控？
A：仅接受解锁指令。
Q：电机轴承维护周期？
A：建议每3年补充润滑脂。
